型号说明
z-户内外胶装支柱瓷绝缘子。
A、B、C、D-机械破坏负荷等级。A为3.75kN，B为7.51(N，C为12.5kN，D为20kN，字母后数字为额定电压(kV)数。
Y-圆形底座。
T-椭圆形底座。
F-方形底座。

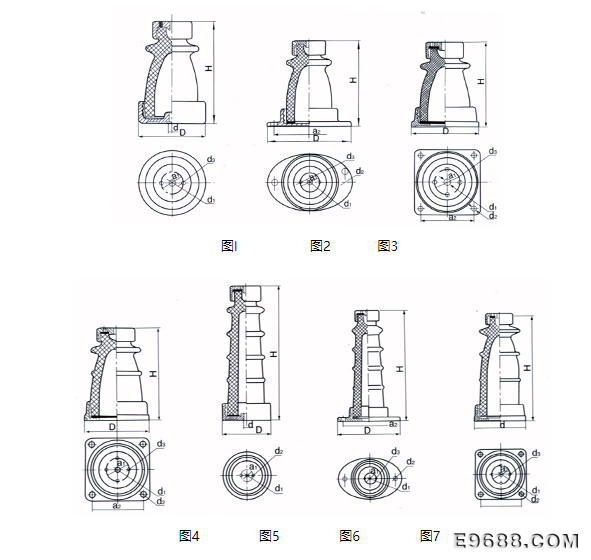

主要技术参数
|
产品型号
|
产品品号
|
图号
|
额定电压kV
|
弯曲破坏负荷 kN(不小于)
|
主要尺寸mm
|
重量kg
|
||||||||
|
新品号
|
老品号
|
H
|
D
|
d
|
d1
|
d2
|
d3
|
al
|
a2
|
|||||
|
ZA-6Y
|
200151
|
12100
|
1
|
6
|
3.75
|
165
|
109
|
M12
|
M10
|
|
M6
|
36
|
|
2.45
|
|
ZA-6T
|
200152
|
12101
|
2
|
6
|
3.75
|
166
|
160
|
|
M10
|
12
|
M6
|
36
|
135
|
2.75
|
|
ZB-6Y
|
200251
|
12102
|
1
|
6
|
7.5
|
185
|
135
|
M16
|
M16
|
|
M10
|
46
|
|
4.25
|
|
ZB-6T
|
200252
|
12103
|
2
|
6
|
7.5
|
185
|
215
|
|
M16
|
15
|
M10
|
46
|
175
|
4.77
|
|
ZA-10Y
|
201151
|
12105
|
1
|
10
|
3.75
|
190
|
109
|
M12
|
M10
|
|
M6
|
36
|
|
2.5
|
|
ZA-l0T
|
201152
|
12106
|
2
|
10
|
3.75
|
190
|
160
|
|
M10
|
12
|
M6
|
36
|
135
|
2.77
|
|
ZB-10Y
|
201251
|
12107
|
1
|
10
|
7.5
|
215
|
136
|
M16
|
M16
|
|
M10
|
46
|
|
4.7
|
|
ZB-10T
|
201252
|
12108
|
2
|
10
|
7.5
|
215
|
215
|
|
M16
|
15
|
M10
|
46
|
175
|
5.2
|
|
ZC-10F
|
201351
|
12109
|
3
|
10
|
12.5
|
225
|
175
|
|
M16
|
15
|
M10
|
66
|
140
|
7.43
|
|
ZD-10F
|
201451
|
12110
|
3
|
10
|
20
|
235
|
190
|
|
M16
|
15
|
M12
|
76
|
155
|
11.5
|
|
ZD-20F
|
202451
|
12113B
|
4
|
20
|
20
|
315
|
220
|
|
M18
|
18
|
M12
|
76
|
175
|
17
|
|
ZA-35Y
|
203151
|
12114
|
5
|
35
|
3.75
|
380
|
135
|
M16
|
M10
|
|
M6
|
36
|
|
6.45
|
|
ZA-35T
|
203152
|
12115
|
6
|
35
|
3.75
|
380
|
215
|
|
M10
|
15
|
M6
|
36
|
175
|
7.34
|
|
ZB-35F
|
203251
|
12116
|
7
|
35
|
7.5
|
400
|
190
|
|
M16
|
15
|
M10
|
43
|
155
|
14.25
|
型号说明
ZL-户内联合胶装支柱瓷绝缘子。破折号后面的数字，分子为额定电压kV，分母为弯曲破坏负荷kV。

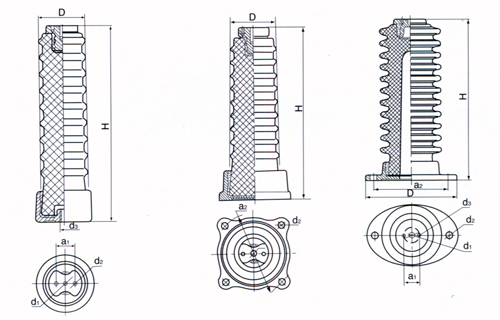

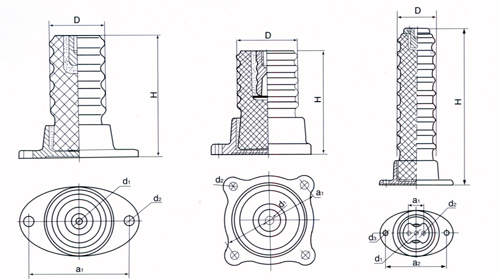

图8 图9 图10
图11 图12 图13
主要技术参数
|
产品型号
|
产品品号
|
图号
|
额定电压kV
|
弯曲破坏负荷 kN(不小于)
|
主要尺寸mm
|
重量kg
|
备注
|
||||||||
|
新品号
|
老品号
|
H
|
D
|
d
|
d1
|
d2
|
d3
|
al
|
a2
|
||||||
|
ZL-10/16
|
172301
|
|
9
|
20
|
16
|
265
|
125
|
-
|
M16
|
4孔φ14
|
-
|
210
|
-
|
|
|
|
ZL-20/30
|
272503
|
|
9
|
20
|
30
|
290
|
160
|
-
|
M20
|
4孔φ18
|
-
|
250
|
-
|
|
|
|
ZL-35/4
|
273101
|
|
10
|
35
|
4
|
380
|
90
|
-
|
M10
|
2孔M8
|
2孔φ14
|
36
|
145
|
7
|
|
|
ZL-35/4Y
|
273102
|
|
11
|
35
|
4
|
380
|
90
|
-
|
M10
|
2孔M8
|
M16
|
36
|
-
|
|
|
|
ZL-35/8
|
273201
|
|
12
|
35
|
8
|
400
|
110
|
-
|
M16
|
2孔M14
|
4孔φ14
|
46
|
180
|
11.3
|
|
|
ZL-35T
|
273131
|
2013
|
13
|
35
|
3.75
|
380
|
215
|
-
|
M10
|
2孔φ15
|
2孔M6
|
36
|
175
|
10
|
|
|
ZL-35/4
|
272103
|
|
10
|
35
|
4
|
380
|
90
|
-
|
M10
|
2孔M8
|
2孔φ14
|
36
|
145
|
|
爬距：729mm
|
|
ZL-35/8
|
273202
|
|
12
|
35
|
8
|
400
|
110
|
-
|
M16
|
2孔M4
|
4孔φ14
|
46
|
180
|
|
爬距：729mm
|
